FSC HECHI

Drei Leitstellen (Master Stationen) sind an das Simadyn D Regelsystem zu koppeln. Für die Datenübermittlung ist es erforderlich, das Simadyn-D Protokoll in das IEC 60870-5-101, SC1801 und IEC 60870-5-104 Protokoll zu wandeln.
Die Protokollkonverter sind redundant ausgelegt und arbeiten im sogenannten "hot standby" Betrieb. Das passive Gerät überwacht den aktiven Protokollkonverter und übernimmt bei seinem Ausfall die Initiative. Die RS232 Leitungsumschaltung erfolgt mit Hilfe unserer Channel Switch CS.

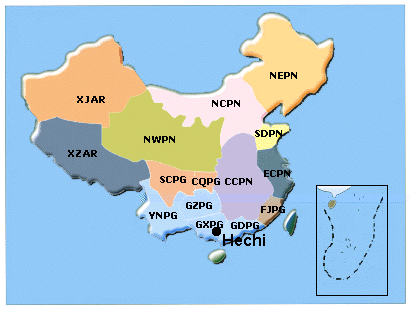

Für dieses Projekt wurden von Siemens zwei 500 kV FSCs (Fixed Series Compensators) an den chinesischen Betreiber „China Southern Power Grid“ (CSG), der für die Provinz Guangxi (GXPG) verantwortlich ist, geliefert. Die CSG gehört zur State Power Corporation of China (SP), deren Stromnetz gesamt China abdeckt. Die Länge der Hochspannungsleitungen (ab 220 kV) beträgt über 146.000 km, das sind über 89 % aller Hochspannungsleitungen (ab 220 kV) in China. Die Kapazität (ab 220 kV) beträgt 350 GVA und deckt über 84 % von Chinas Kapazität ab.


Weitere Informationen: State Power Corporation of China; Siemens(FACTS)

Bildergalerie

FSC Anlage - 3 Phasen	FSC - 1 Phase	IPCOMM Protokollkonverter

500 kV Unterstation	Chinesisches Transportfahrzeug	Trafostation

Eingesetzte Produkte

ipConv

Universeller Protokollkonverter für höchste Ansprüche an Flexiblität Details...

Eingesetzte Protokollstacks

Hardware

	IPC194 19" 4HE	Robuster und flexibler Industrie PC. Dieser Industrie PC kann über eine passive Backplane mit einer hohen Anzahl an ISA und PCI Karten erweitert werden. Details...
	CS	Kanalumschalter zur Kopplung zweier redundanter Geräte an eine Kommunikationslinie Details...
